近日，三十六工程處注漿公司在山西一回風井井筒勘查任務中，首次使用三維激光掃描技術并取得成功。

據悉，此次勘察的回風立井因年久失修，受上覆巖石重力、地下應力的作用及井筒內淋水影響，井筒下半段井壁面脫落，井壁后巖石冒落砸壞井筒內梯子并垮落井底，堵塞了井底及巷道斷面，影響了回風風量。接到任務后，注漿公司物探測量隊多次對礦井地質構造、地層特征、安全設備配備情況等進行實地考察，決定給井筒做“CT”，采用三維激光掃描技術進行井筒細部掃描，利用三維模型描述井壁破壞位置，獲取井筒全圖景及破壞點“毫米級”數據，為井筒修復提供細致全面的勘查報告。

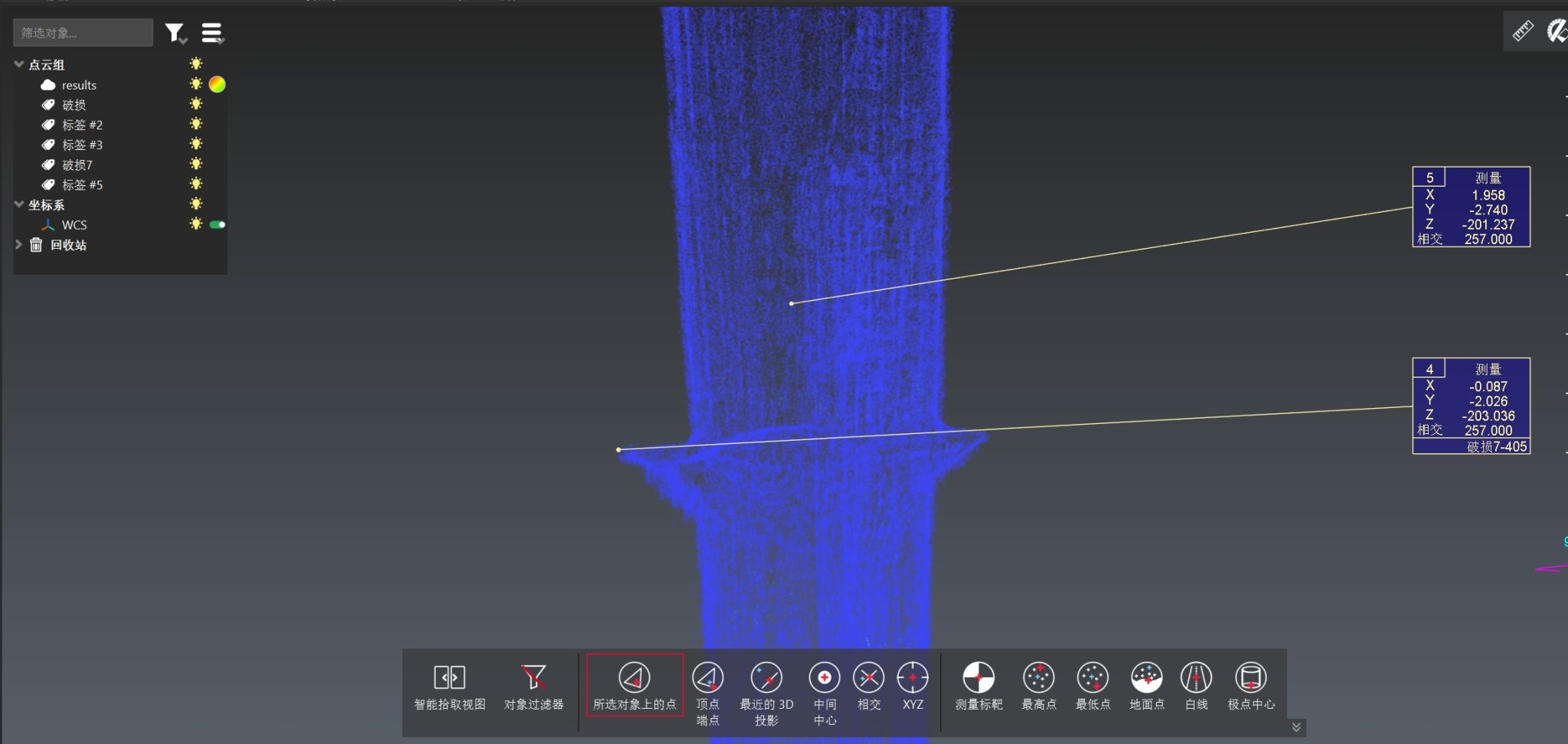

勘察前，物探測量隊為該回風井量身定制了掃描方案：井下攝像探測儀充當探路者觀察井壁及附屬物的破環情況，為掃描儀特制的保護框架定制了帶離合裝置的可調速鋼絲絞車，在合適位置下放雙鋼絲形成導軌后再下放掃描儀，掃描時打開風井防爆蓋孔洞，在保證安全風量的前提下進行井筒全過程掃描和數據提取。由于措施保障得當，井筒掃描安全順利，兩次掃描圖像疊加形成了井筒密集點云，通過去噪、校正畸變、數據配準、點云封閉等方式測算破環處深度及體積，對各個段高井壁破環程度和梯子間破損程度有了直觀的統計，詳盡還原了井壁全貌。勘查結果對9處井壁重點破壞段進行了詳細描述并針對破壞范圍提出了修復治理意見。

相較于傳統豎井井筒變形勘察效率低下、無法對井筒細部進行觀測的弊端，三維激光掃描技術以高效、快速、非接觸、短時間可獲區海量測繪數據的技術優勢迅速發展成礦井勘察的新技術手段，為礦山開采和修復工作提供了真實可靠的數據依據，對同類型井筒無人化智能巡檢和安全監測工作有著很強的借鑒價值。
